1. 產品簡介： |
|
● 接點溫度在線監測儀適用于高低壓開關柜、電纜溝、架空線、變壓器等相關的電氣連接點及發熱點在線測溫，具有多級報警模型，可提前預知故障點，排除隱患。標配RS485接口，標準的Mobdus通訊協議，集中組網監控更便捷。輕量化設計，只需一根電源線、一根通訊線，即可實現在線監測電氣接點溫度。 ● 無線式溫度監測系統具有極高的可靠性和安全性，且價格相對低廉，可直接安裝到每臺高壓開關、母線接頭、戶外刀閘或變壓器上。系統配備標準通訊接口。通過上位機軟件，可記錄高壓設備實時運行溫度的數據。為高壓設備的維修提供累積數據，實現了高壓設備熱故障預知維修。 |

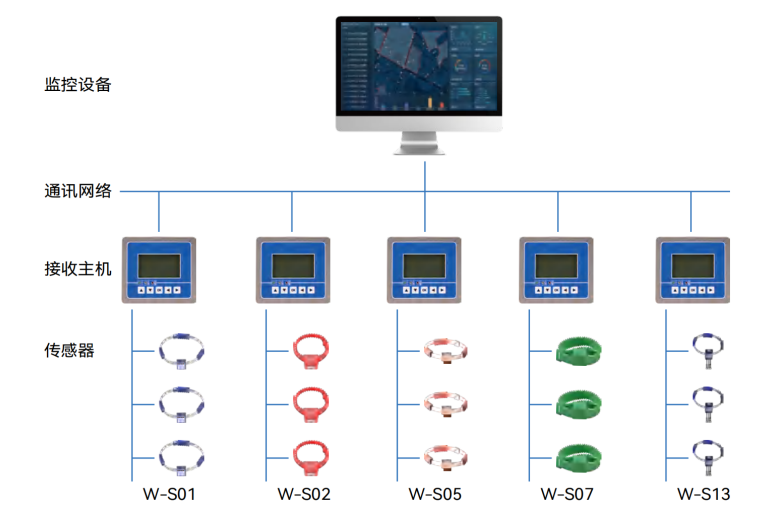

2.1 無線測溫系統結構圖:

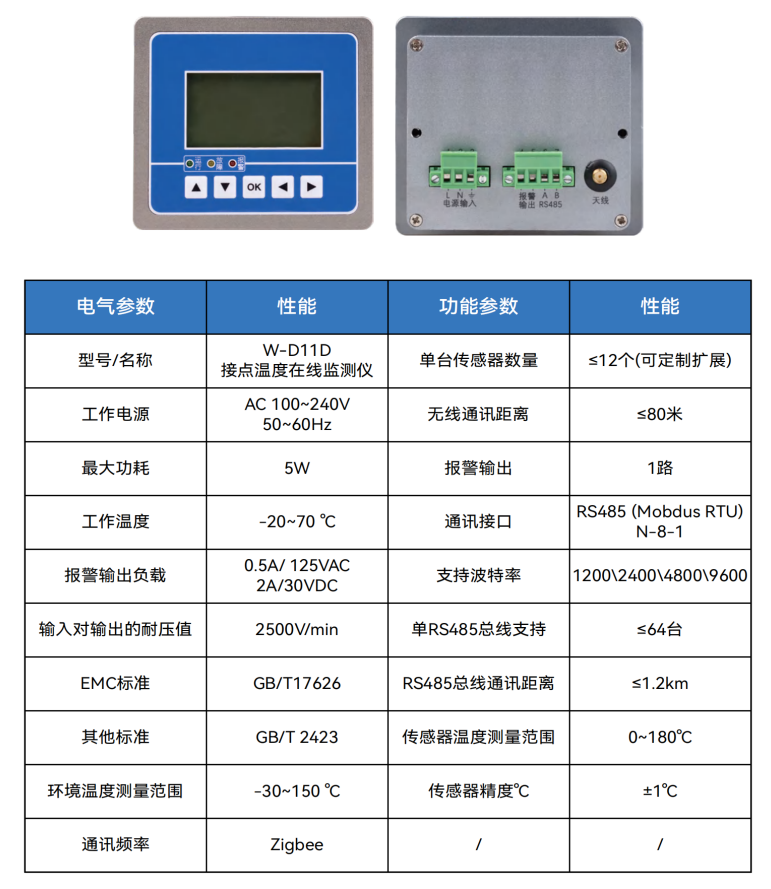

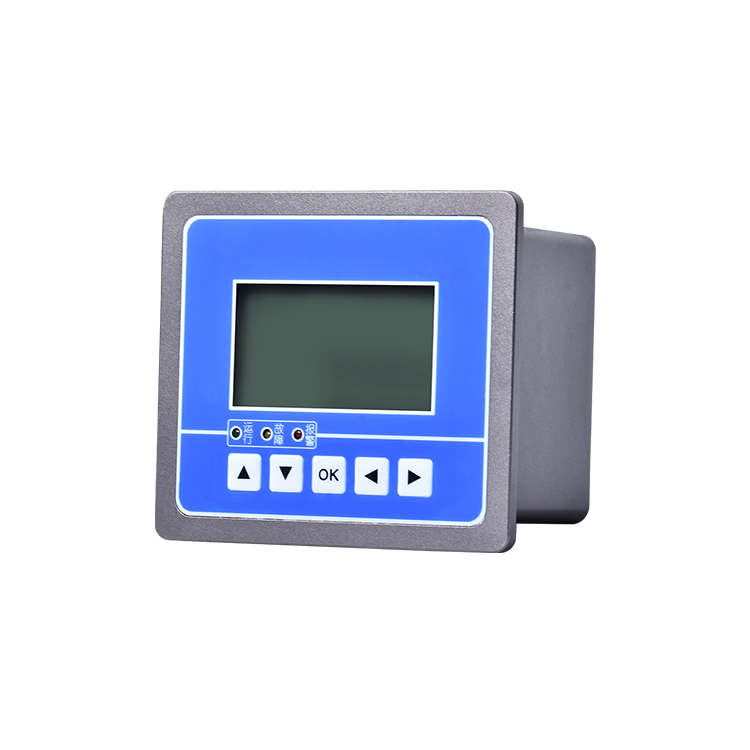

2.2 無線測溫主機:

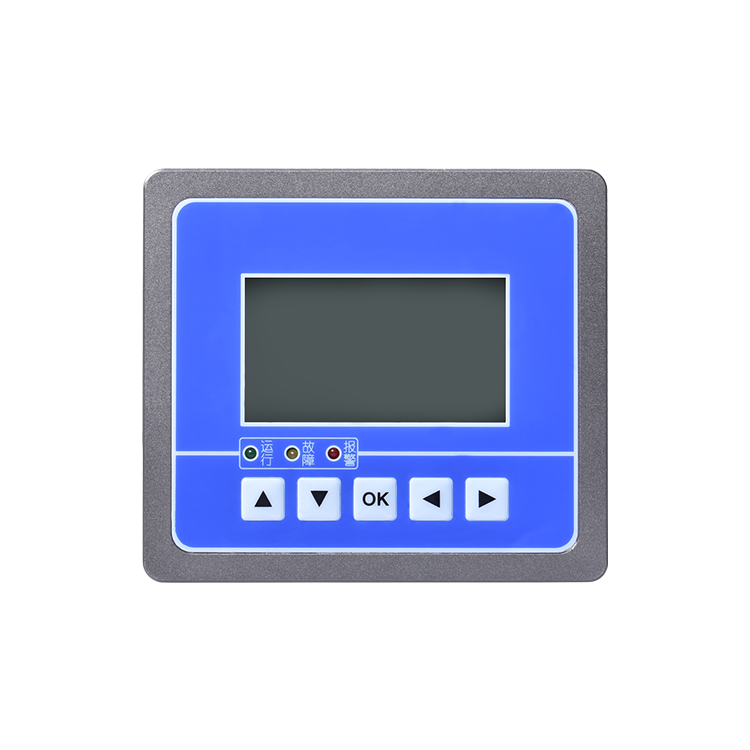

● 無線測溫主機是一款集溫度傳感器工作狀態的監測、現場溫度顯示，報警提示和輸出，事件記錄及數據記錄于一體的現場溫度監測儀。

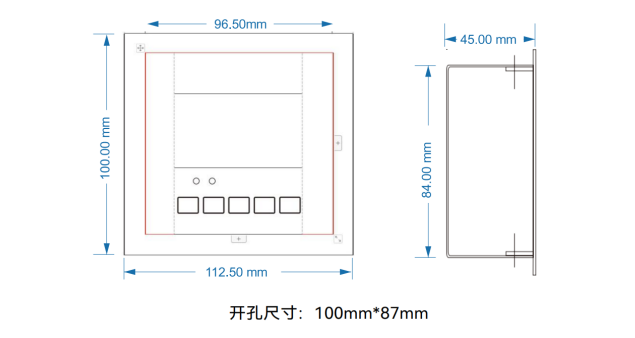

3.1 儀器主體尺寸及開孔尺寸:

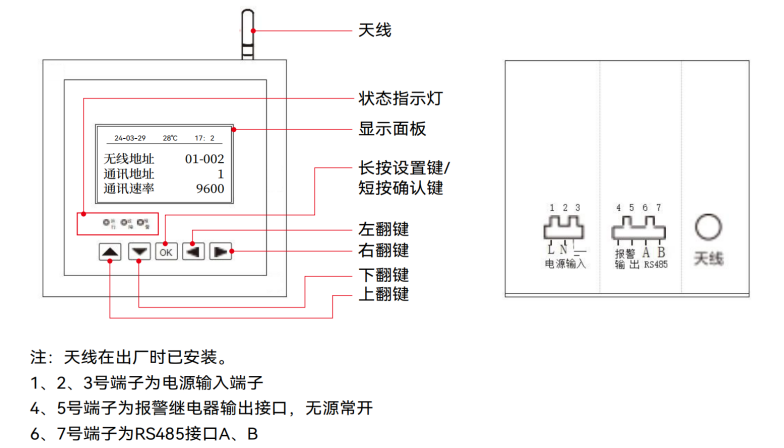

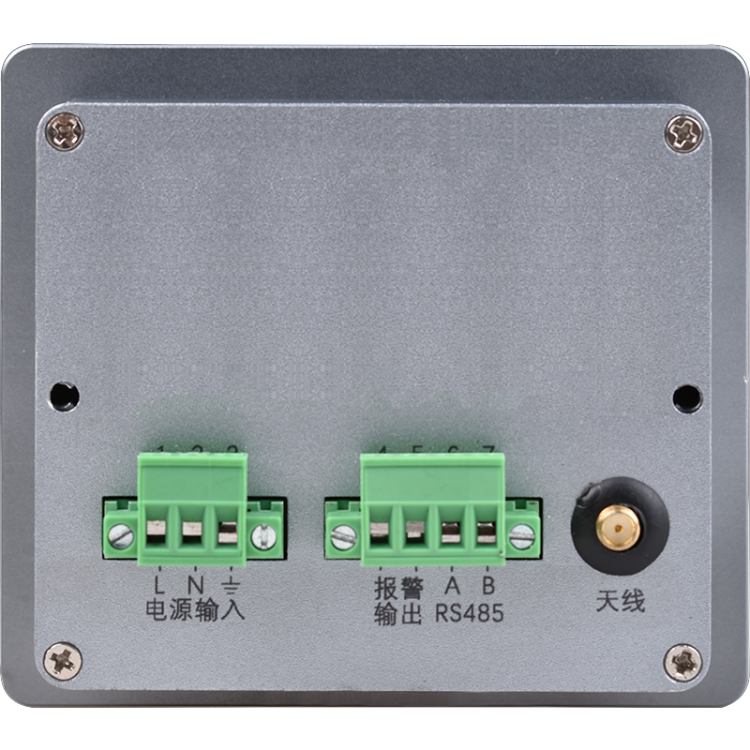

3.2 顯示面版與背面定義:

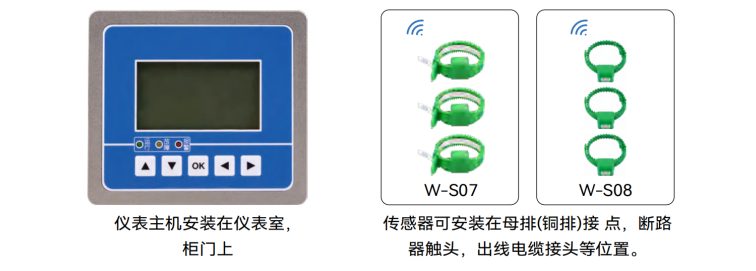

3.3 拓撲圖:
4. 功能描述
4.1 開機自檢:
● 產品通電后，顯示屏、所有指示燈全亮，報警繼電器輸出閉合。
4.2 主界面:
● 設備按指定時間間隔（在設置中可配置），在如下圖中的信息界面和溫度界面輪流顯示。可按 “ ? ”“ ? ”鍵切換顯示界面。
● 如下圖：
信息界面中，時間為2024年3月29日17點2分，室溫為28℃，無線地址為52，通訊地址為1， 通訊波特率為9600。
溫度界面中，當前為母排接點溫度，編號為組1即第一組，溫度分別為：A相接點21℃，B相接點22℃，C相接點21℃。其中“母排接點”可根據第一組（組1）3相3個測溫點實際安裝的位置，在設置中配置圖中的情況是將第一組測溫點裝在了母排的接點位置。
4.3 記錄查詢:

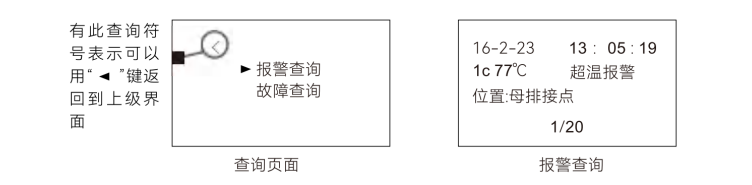

● 在主界面短按“ OK ”鍵，進入查詢界面，包括“ 報警查詢 ”和“ 故障查詢 ”兩個菜單。其中“ 報警查詢 ”為查詢歷史報警記錄，可保持最新20條記錄；“ 故障查詢 ”本機自身的故障排查， 即本機在運行過程中，如果故障燈亮起，可以進此菜單查詢故障碼，然后和我們協助處理。
● 如下圖的查詢頁面中可以用“ ? ”鍵返回主界面，在查詢的任一界面，長按“OK”鍵返回主界面。
● 報警頁面，最上一行顯示報警的時間，“1c77℃”表示第一組的C相，觸發的報警溫度為77℃，報警的類型為“ 超溫報警 ”（觸發條件及報警的溫度為77℃）。位置為“ 母排接點 ”（參考章節3 . 2中的描述）
