1. 產品簡介： |
|
● 熒光光纖測溫探頭具有電絕緣性好、抗電磁干擾、抗化學腐蝕、無污染等許多其它測溫傳感探頭所無法比擬的優點，使得熒光傳感探頭不但在生物、醫學等諸多領域應用，在電力工業也有著廣泛的應用前景，它主要用于:電氣設備高壓儀器溫度測量，發電機診斷系統及變壓器繞組間的溫度測量，高壓斷路器觸頭溫度測量，高壓電纜接頭溫度測量等。 |
|
2.1 產品特點： |
|
● 熒光測溫系統 [1]，在光纖末端鍍上熒光物質，經過一定波長的光激勵后，熒光物質受激輻射出熒光能量。由于受激輻射能量按指數方式衰減，衰減的時間常數根據溫度的不同而不同，通過測量衰減時間，從而得出測量點的溫度。該方法為光纖單點測溫。利用稀土特種熒光物質的余輝時間與溫度相關的原理，通過余輝時間獲得溫度信息，該項技術已被驗證可用于超高壓（750KV）變壓器繞組溫度的監測。 ● 傳感器尺寸小、長期可靠性高、價格適中、不僅能實現單面柜體配置，亦可構建溫度監測系統，施工和調試過程方便快捷。熒光光纖測溫系統已經實現在高壓開關柜觸頭、進出線、母排等位置進行實時的溫度測量，比砷化鎵半導體光纖測溫更便利，其性價比高，測溫更精確，無需經常維護，解調儀體積小，安裝方便。● 本傳感器無線校準，也無需用戶手動校準，系統采用自適應測量，無需LD值校準。 |
|
2.2 產品應用： |
|

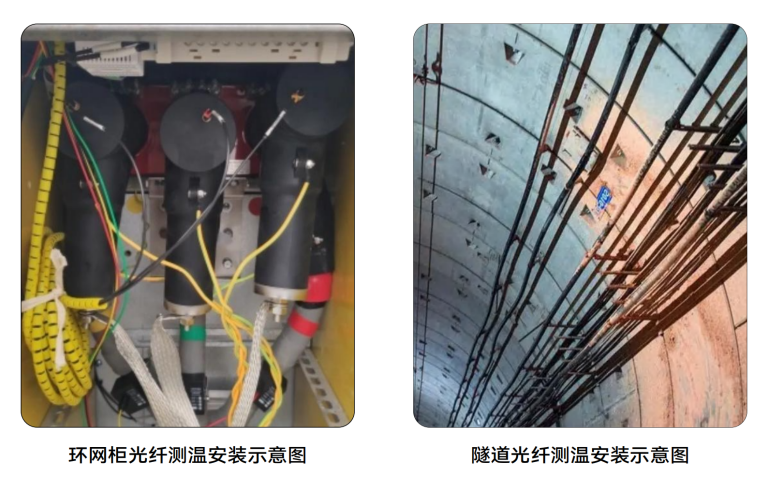

該產品適用：高電壓、強磁場、易燃易爆的測溫場合.例如:軌道交通干式變壓器等電氣設備的高壓熱點測溫,光伏設備、開關柜高壓觸點等特殊環境測溫。
|
 |
|
2.3 傳感器組成部分： |
|

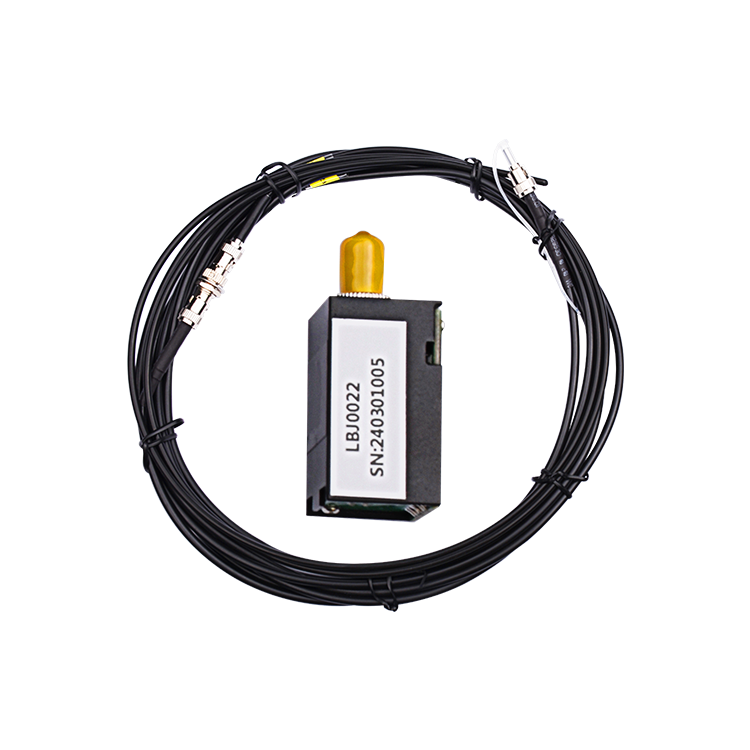

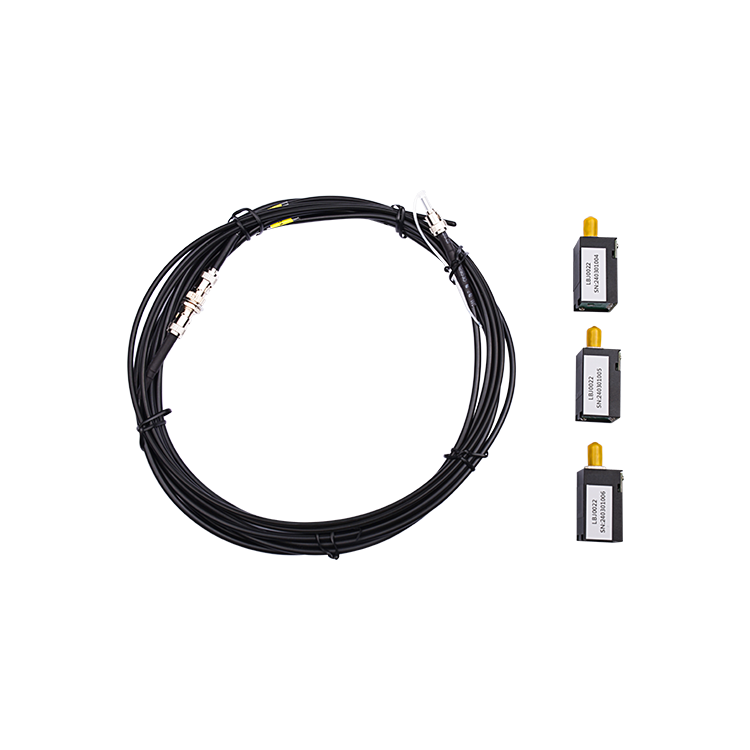

● 光纖探頭由ST接頭、光纖光纜、末端感溫端三部分組成。ST接頭是與光電模塊的連接部分； |
|
● 光纖光纜為傳光部分，內部為石英光纖，石英光纖外部有涂覆層和包層，最外部為特氟龍保護套；末端感溫端含有感溫稀土材料，用于產生含有溫度信息的光信號；光纖整體耐200℃高溫，外表直徑為3mm。長期彎曲半徑13.2cm。短期彎曲半徑4.4cm。光纖引出線對地距離為0.4m的情況下，耐受工頻電壓100KV，持續時間5min。 |

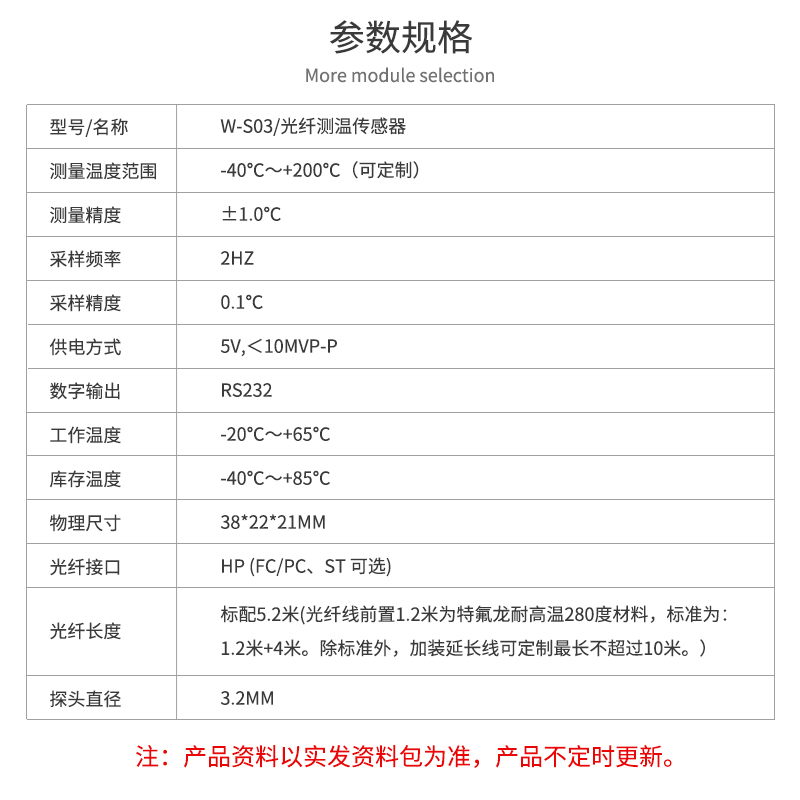

| 3. 技術參數： |
 |
|

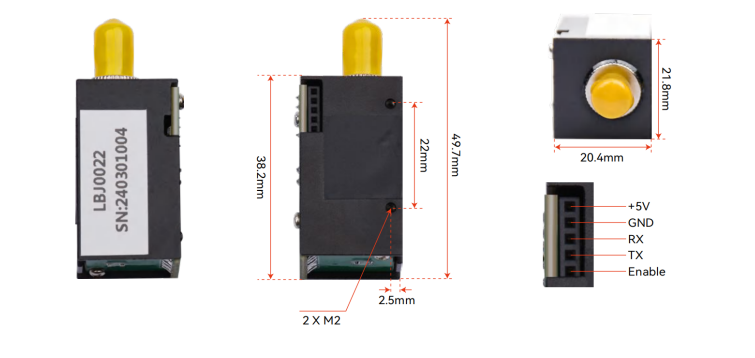

4. 產品尺寸：
|
 |
|

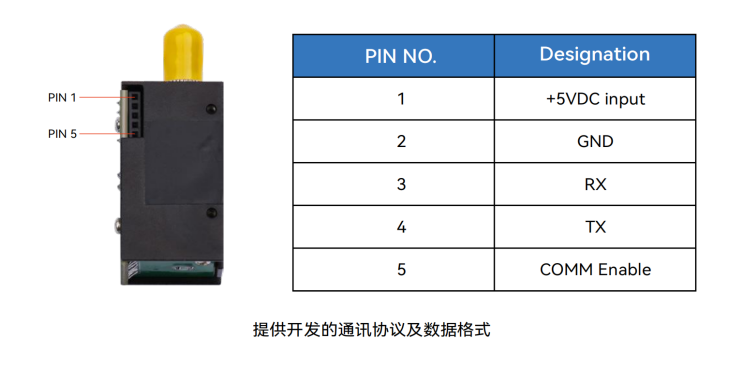

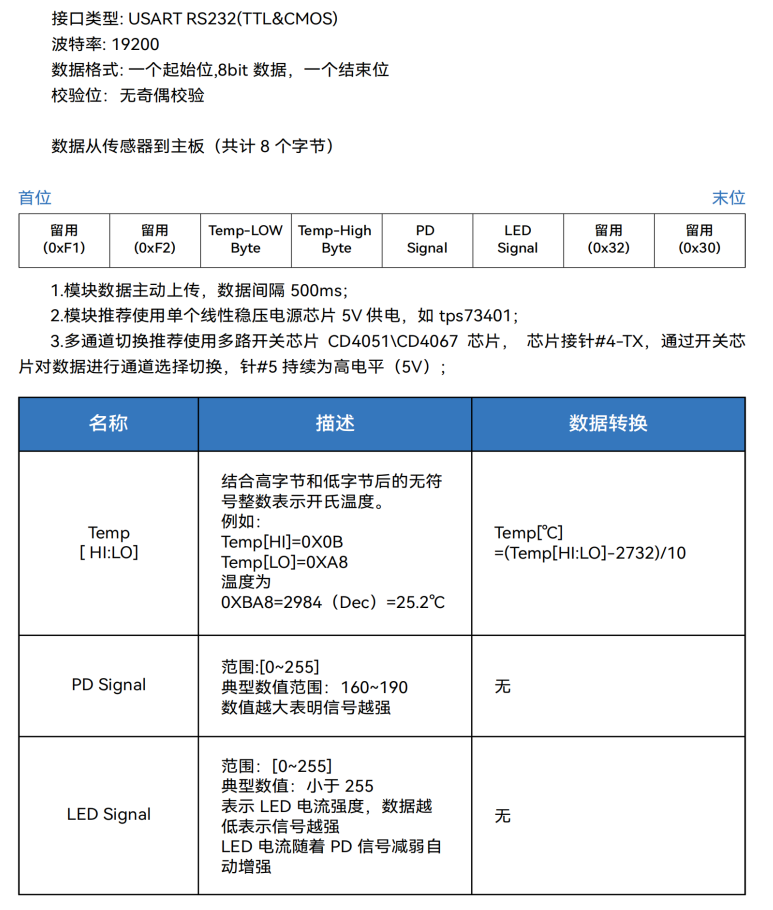

5. 傳感器數據接口：
|
  |
